用途：本系列水表用于飲用水的用量。居民使用(分表)或工業使用。

使用條件：

溫度等級：T30
水壓等級：MAP 10 / MAP 16
壓力損失等級：△P 63

示值誤差限：

從包括最小流量(Q1)至不包括分界流量(Q2)的低區 ±5%
從包括分界流量(Q2)至包括過載流量(Q4)的高區 ±2%

特點和主要技術參數：

一、產品特點

多流技術，干式，磁性傳動(具有磁屏蔽防干擾功能);
水平安裝，測量范圍R=160；
采用塑封計數器，可長期保持讀數清晰;
機芯采用優質材料，壽命長、性能穩定可靠，可外部調節(密封);銅殼(表殼噴塑)
符合《電子遠傳水表》（CJ/T224-2012）標準；

符合《飲用冷水水表和熱水水表》（GB/T778.1~3-2007）國家標準；）國家標準；

工作電源：DC(9-15)V或DC(24-12)V；

采用先進的數據編碼及校驗方式，通訊可靠性高；

符合EMC、ESD、EMI等電子產品電磁兼容方面技術要求，處于行業領先水平；

通訊協議：M-BUS，行業通用或用戶指定；

通訊傳輸速率：1200bps/2400bps

可供選擇的發訊傳感器類型有干簧管，霍爾元件，光電元件等傳感器；采用高可靠性傳感器，搞干擾性強，使用壽命長；不改變原水表的各項技術指標；保留原水表字輪顯示讀數功能；采用特殊結構設計，測試手段先進，保證信號采集可靠；水表至數據采集裝置的最大傳輸距離為150M；使用范圍廣，可與各種數據采集裝置配合使用；干式，沒式，熱水，冷水任選；部分可通過普通水表的改裝而實現。

二、技術參數

1、工作電壓：DC 36V;
2、工作電流：抄表工作電流≤9.0mA;靜態工作電流≤1.3 mA
3、工作環境：溫度：-10 ℃~+45℃ 濕度：0~95%RH;
4、存儲溫度：-25℃~+65℃;
5、與上位機通訊方式：M-bus現場總線;
6、通訊傳輸速率：2400 baud;
7、通信規約：DL/T645、CJ/T 188和內部協議(或用戶指定規約);
8、通訊傳輸最大距離：300m;(通信線規格AVVR2×0.75)
9、總線引腳ESD保護超過10kV;
10、短路電流保護;
11、針對總線開路、短路、空閑等故障保護。

主要技術參數：

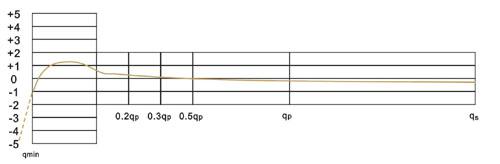

●流量誤差曲線

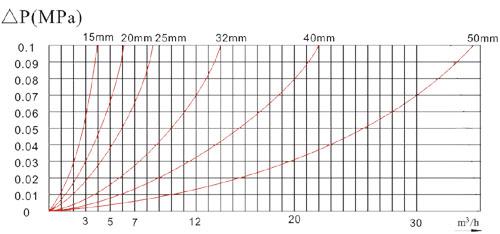

●壓力損失曲線

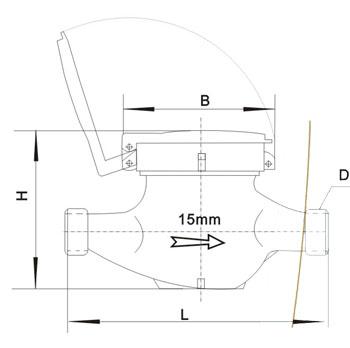

●外形尺寸及重量
